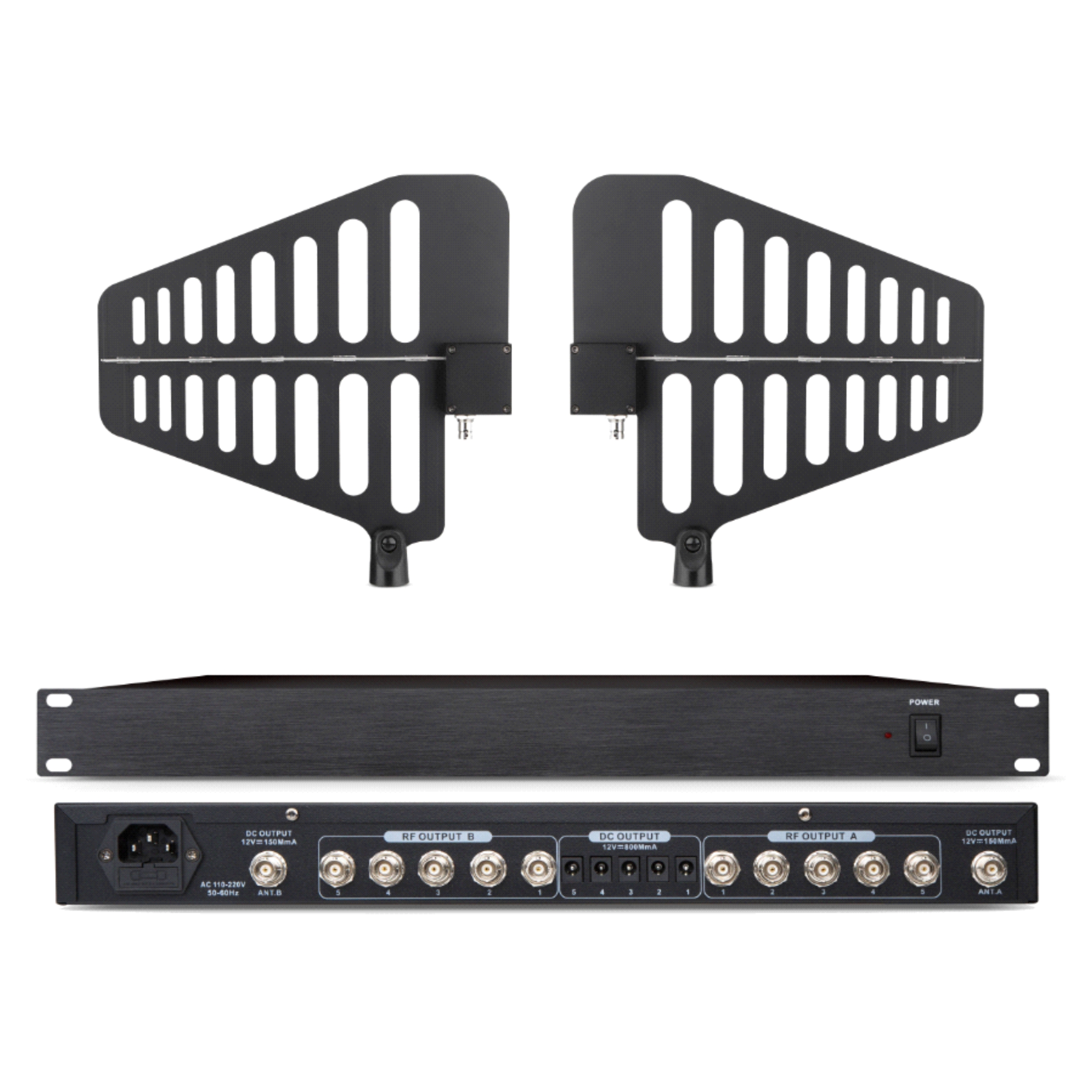

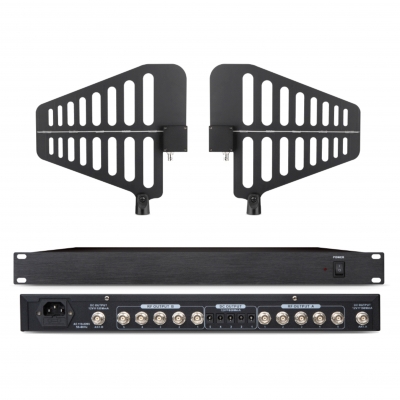

天線放大器 TX-100

?精美的EIA標準1U的金屬機箱；

?有源UHF分集天線分配系統；

?使用兩對天線便能夠?yàn)槎噙_(dá)10個無線系統提供接收信號；

?超寬頻設計470-960 MHz，覆蓋世界各國對無線電波頻率范圍的法規要求；

?5個帶有獨立隔離的輸出直流電源（DC12V / 1A），可供多達5臺各種主流品牌的無線接收機同時使用；

?具有低噪音，低內調失真及損耗的特性，提供多頻道接受系統同時能排除混頻干擾；

?天線輸入BNC座有供應信號強波器的電源輸出，可直接連接天線強波器，簡化裝配工程，有效提升接收距離；

?天線輸出連接座可以串聯另一臺的輸入連接座；

技術參數：

機箱規格：EIA 標準1U

頻率范圍：UHF 470 – 960 MHz

RF輸出端增益：0 dB ± 1 dB

輸出三階交調截取點：+38 dBm

噪音指數：< 1.5dB

系統阻抗：50Ω

天線輸出接頭：BNC

天線輸入接頭供電：12V / 150mA DC

輸出供電：每通道12V / 800mA  DC

主機供電：110-240V，AC 50/60 Hz

重量：3 KG

尺寸：480（寬）X 40（高）X 195（深）mm

寬頻定向天線帶放大

規格參數：

天線頻率范圍：UHF 470-960 MHz

天線方向性：心形

天線極化方式：線性

天線增益：7.5 dBi

天線駐波比：< 2 : 1

3 dB 波速寬：垂直面： 90°,  水平面： 120°

連接器端口：BNC

阻抗：50Ω

尺寸：285（寬）X 280（高）X 2（深）mm

信號強波器

規格參數：

放大器頻率范圍：UHF 470-960 MHz

放大器增益：13dB± 1 dB

放大器低噪：< 1.5dB

輸出三階交調截取點：+38 dBm

阻抗：50Ω

外部供電：12V

電流：100mA

接頭：BNC
